Kit ventosa per stufe a pellet ermetico 80/125mm - DINAK

Il Kit facciata DINAK per stufe a pellet ermetiche

Il nostro Kit Ventosa Dinak è completo e pronto da montare! Per facilitarti il lavoro, vi includiamo le staffe di sicurezza, le guarnizioni e un manicotto di collegamento normalmente opzionale.

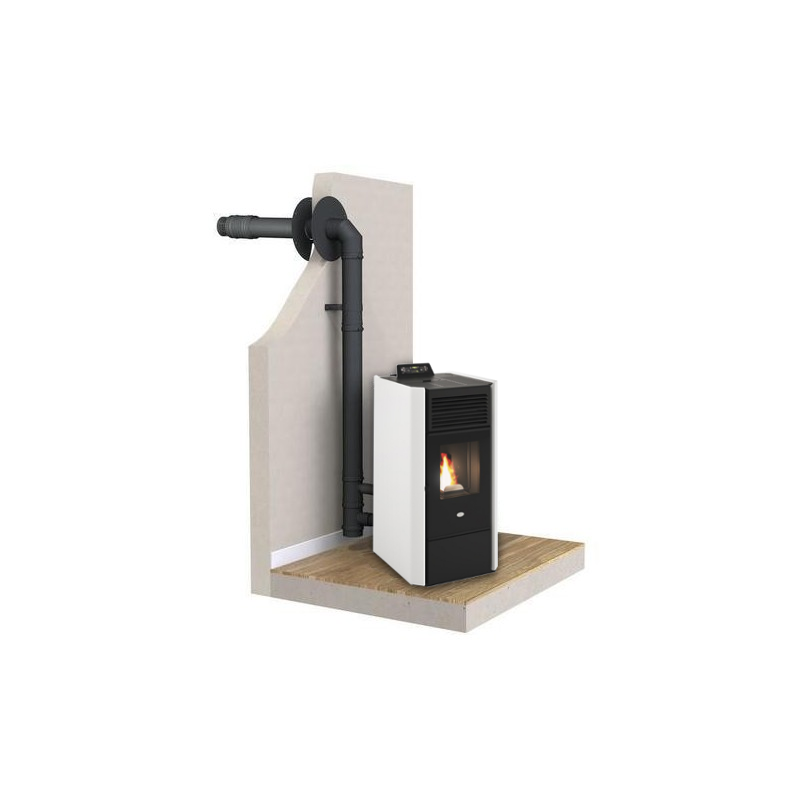

Il sistema del kit ventosa DIFLUX PELLETS del marchio DINAK è un condotto concentrico che permette lo smaltimento dei fumi e l'ingresso di aria fresca allo stesso tempo. Ideale per ottimizzare le installazioni in una casa nuova o nella ristrutturazione, è progettato per stufe a pellet ermetiche inferiori a 70 kW.

IL VANTAGGIO PRINCIPALE: Questo kit ventosa pronto da montare è regolabile in altezza da 1680 mm a 1990 mm. Questo kit ventosa si adatterà perfettamente a tutti i tipi di installazione in ZONA 3.

Composizione del kit ventosa per stufe a pellet:

• 1 Tee fumi femmina con tappo e collare

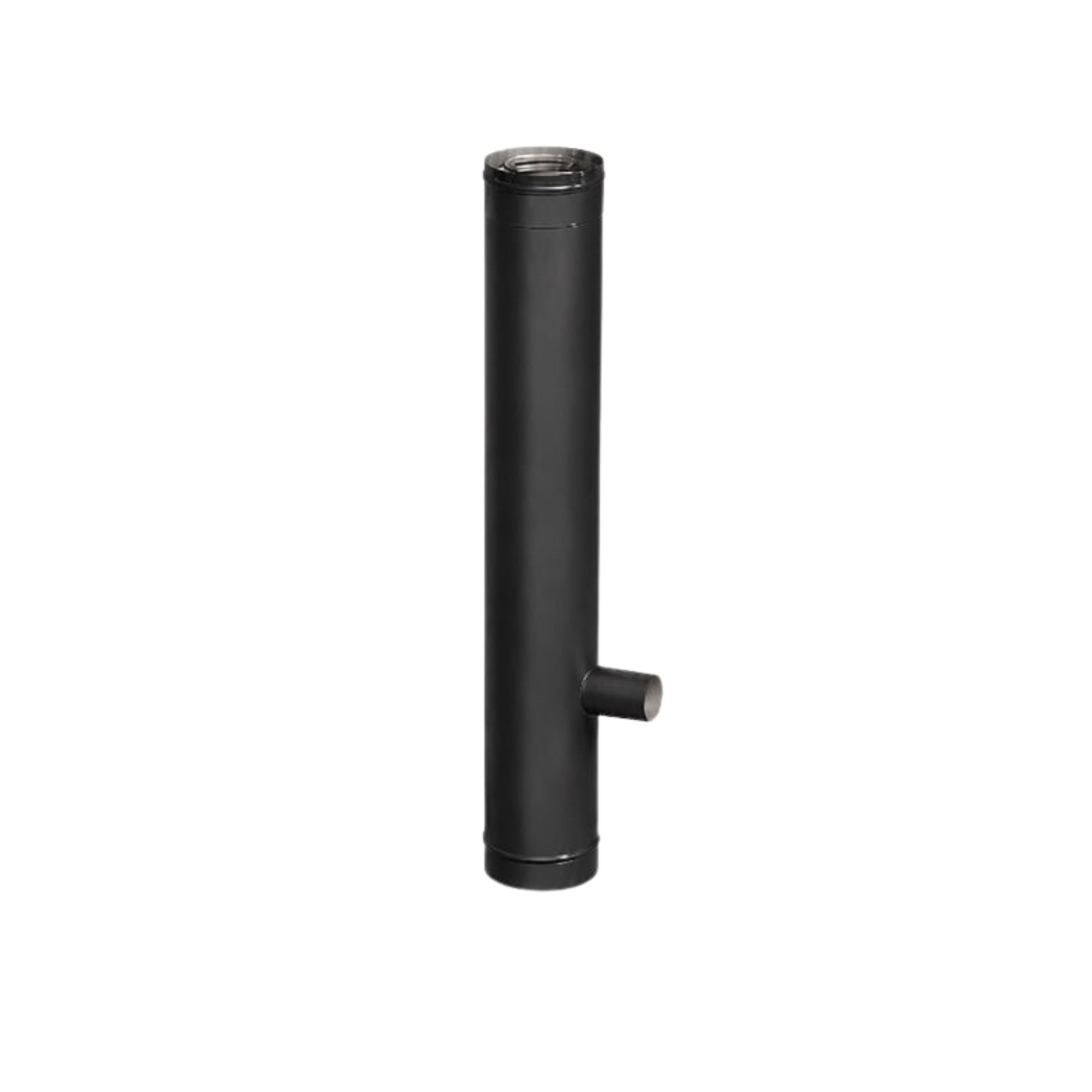

• 1 elemento dritto 1000 mm con presa d'aria integrata
• 1 elemento dritto regolabile da 495 a 805 mm
• 1 gomito a 90°
• 1 rosone di finitura
• 1 terminale orizzontale regolabile 661 a 865 mm
• 1 flessibile per il collegamento dell'aria

INCLUSO NEL KIT SOLO su La Casa Del Fuoco:

• 7 guarnizioni in silicone in totale

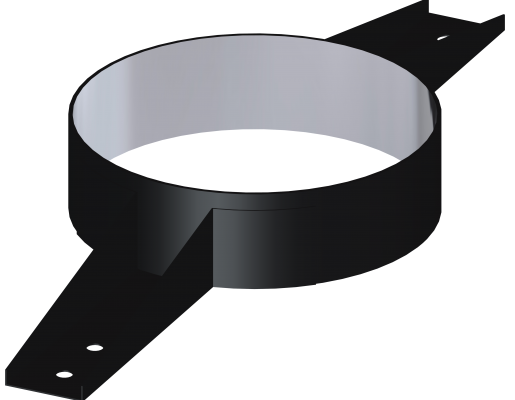

• 5 staffe di sicurezza in totale
• 1 manicotto di collegamento 60/40 o 60/50 mm

Vantaggi del Kit ventosa DINAK per stufe a pellet ermetiche:

• Finiture di sicurezza anti-taglio
• Finitura estetica con pezzi di adattamento semplici e discreti
• Sistema di montaggio rapido e facile
• Proprietà di prestazione al vento testate in laboratorio con CETIAT 2.415.003 e 2.415.003-C-E

Regole di installazione del Kit facciata ventosa concentrica DINAK :

• Prevedere l’uscita orizzontale (terminale orizzontale) in zona 3 ad un’altezza superiore o uguale a 2 metri rispetto al suolo esterno.
• Il sistema orizzontale può essere montato su installazioni esistenti.
• Questo kit deve essere utilizzato esclusivamente per installazioni interne.
• Questo kit può essere utilizzato solo su stufe a pellet ermetiche.
• È necessario prevedere una distanza minima di 10 cm dai materiali combustibili.
• Foratura/Carotaggio del muro con diametro minimo di 140 mm.
• Questo kit possiede la marcatura CE ed è titolare di un DTA CSTB 14/16 - 2233

Caratteristiche del kit ventosa DINAK per stufe a pellet ermetiche:

• Diametro ingresso aria: 60 mm
• Materiale della parete interna: Acciaio inossidabile 316L
• Spessore della parete interna: 0,4 mm / 0,4 mm
• Diametro del sistema: 80 mm / 125 mm
• Temperatura di esercizio: 450 °C

Il terminale orizzontale beneficia di un test di tenuta per l’evacuazione individuale dei gas di combustione e l’arrivo dell’aria comburente alla stufa a pellet. La presa d’aria sul terminale è protetta e garantisce il corretto funzionamento dell’intera installazione. Il terminale deve sporgere almeno di 40 cm in orizzontale dal muro esterno. Le flange di sicurezza sono montate in fabbrica sugli elementi per facilitare la messa in opera e la verniciatura nero opaco è realizzata con una pittura di alta qualità.

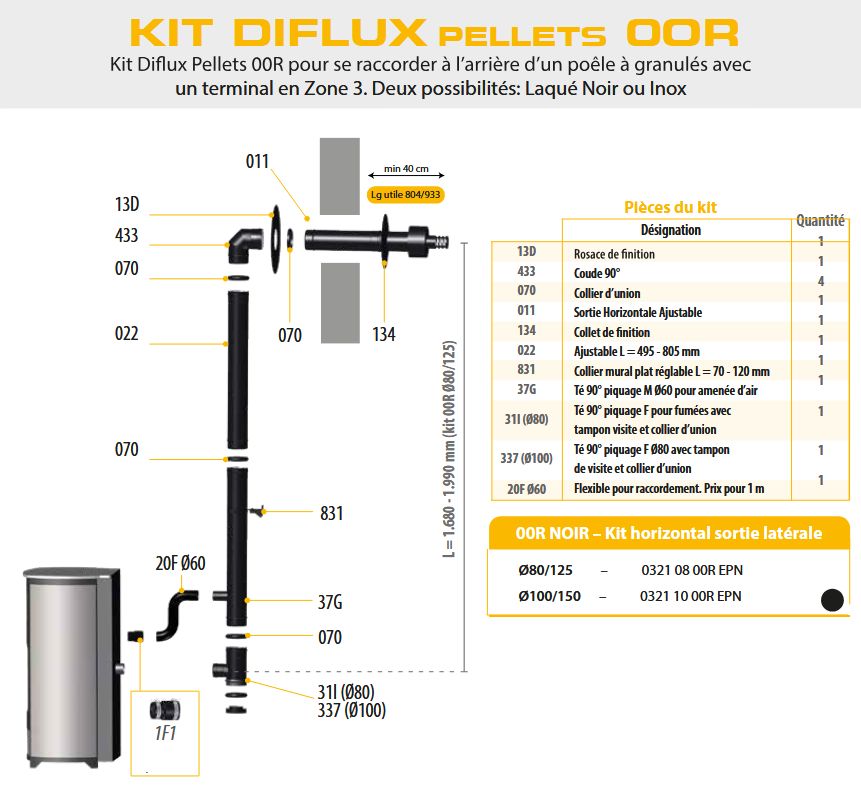

Schema esplicativo del Kit ventosa DINAK per stufe a pellet ermetiche:
